一、符合標準

GB 4599—2007“汽車用燈絲燈泡前照燈”標準的附錄E“機械磨損試驗方法” 標準的技術參數進行設計制造



二、產品用途

本產品汽車用燈絲燈泡前照燈標準GB4599-2007的附錄E機械磨損試驗方法標準的技術參數進行設計制造，可進行標準規定的砂水混合噴射試驗



三、結構設計簡介

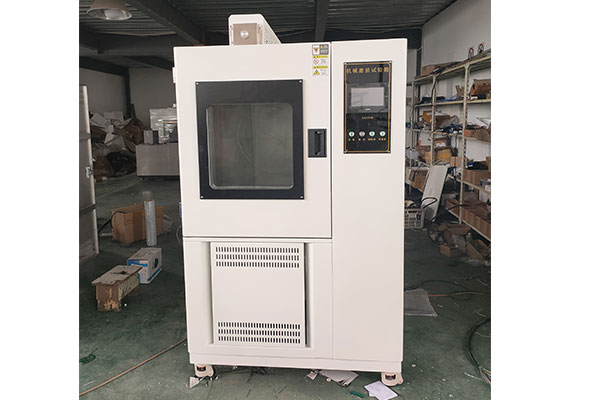

1、本套設備由主機艙、噴槍、自動工作臺、照明裝置、砂路系統、氣路系統、電器控制等主要部分組成。

2、設備選用優質SUS 304不銹鋼材料，外表美觀，密封無滲漏。機艙內掛有防護膠板，防止艙壁受損。

3、底部槽鋼底座，并安裝四只活動腳輪，可以方便地移動。主機艙頂部配置照明裝置。

4、設備的底板傾斜設計，使噴槍噴出的液體迅速地流入底部的儲液箱，再次由磨液泵吸入，充分?jǐn)嚢杈鶆蚝蠼?jīng)由噴槍噴出，重復使用。底板面上設計一個獨立的樣品架，供客戶安裝樣品進行試驗，工作臺可以縱向自動移動。

5、噴砂程序由PLC控制，噴砂程序（噴槍往返次數設定、工作臺移動次數設定）由控制面板上的人機界面控制屏輸入完成。噴槍、工作臺移動的速度，通過調整氣缸上的控制閥實現，噴槍、工作臺移動的距離，通過調整氣缸上的磁性檢測開關位置來完成。設備操作簡單，設置好必要的參數后啟動即可。

6、設備需要氣源，氣壓由進口的氣壓調節器進行調節，連接進口的 電磁閥，由PLC進行自動控制。

7、噴射裝置外部連接一臺空氣壓縮機以提供氣源（客戶自備），氣壓由另一套進口的氣壓調節器進行調節，試驗時氣壓為0.6MPa。氣壓經由管道連接到一特制的噴射器，攜帶沙水混合液體噴射而出。

8、噴射器的材料采用耐磨耐腐蝕的不銹鋼材料制成，噴口1.3mm。高壓空氣從其中一根噴管中高速噴射時產生的引射作用，通過虹吸原理將沙水混合液體經由另一根噴口噴出，呈扇面狀噴向380mm外的樣品，流量計控制流量。

9、試驗按設定自動進行至規定時間后自動結束，自動結束后報警顯示。

10、安裝設備的實驗室需要設計相應的廢水排放設施，試驗結束后可以輕松地將廢水排放。



四、規格與技術參數

型號	工作室尺寸	功率
TLT-PS-500	800*800*800	1.0kw
TLT-PS-800	800*1000*1000	1.5kw
TLT-PS-010	1000*1000*1000	2.0kw
TLT-PS-015	1000*1500*1000	2.5kw

1. 箱體材料： SUS304不銹鋼材質的箱體材料，箱門設置超大玻璃觀察窗，帶雨刮器

2. 噴槍氣嘴直徑：Ø 1.3mm，不銹鋼噴嘴直徑 Ø 3.2mm

3. 噴嘴壓力流量指標：0.6MPa時，流量為0.24±0.02L/min

4. 噴射區域直徑：距離噴嘴380mm±10mm處為 Ø 170mm±50mm

5. 噴砂介質：氧化鋁、玻璃丸、石英砂等多種材質，顆粒度介于0~0.2mm。其配比為每升水含硅砂25g

6. 試驗時間：99小時59分

7. 試件電源插座：可配置防水型航空插頭AC220V 16A

8. 控制器：大屏幕-彩色液晶顯示可編程微電腦PID控制SSR輸出運行

9. 噴槍：特制噴槍，使用無桿氣缸驅動前后移動

10. 樣品臺：特制樣品臺，氣缸驅動左右移動

11. 試驗用砂懸浮功能：試驗用砂必須懸浮狀態，才能正常使用

12. 磨砂泵：SUS304材質的磨砂泵，將懸浮的混合砂提到儲砂桶

13. 儲砂桶：便于噴槍吸收混合砂噴射出去

14. 電源電壓：AC220V±10％ 50Hz
